Modelo:
3 PR
Las calderas 3 PR Fontanet son generadores de agua caliente de alto rendimiento, diseñados para quemar combustibles líquidos y gaseosos.
Características Principales
+ Hogar de combustión presurizada con retorno de gases por el mismo, totalmente refrigerado, sin fondo HUMEDO.
+ Su moderno diseño permite una rápida puesta en régimen.
+ Haz tubular provisto con turbuladores helicoidales que otorgan un elevado coeficiente de transmisión térmica.
+ Su puerta delantera, (giratoria) y trasera (desmontable) permiten, el acceso a todo el interior del equipo, facilitando la inspección, limpieza y reparación.
+ El generador es de tipo monoblock con diseño compacto.
+ Se provee montado sobre su base con todos sus elementos de seguridad incorporados, listo para funcionar una vez acoplados los conductos de agua, combustible y conexión eléctrica.
| Modelo: | Caldera 3 PR |
|---|---|
| Tipo: | Caldera de 3 pasos con retorno de llama |
| Combustibles: | Líquidos y/o Gaseosos |
| Hogar: | Liso (s/modelo) |
| Construcción: | Tipo paquete (equipos auxiliares incorporados) |
| Materiales de construcción: | Según códigos europeos y americanos |
Quemador
Tipo: Monobloque o Duobloque (s/modelo)
Combustible: Líquidos y/o gaseosos.
Funcionamiento: ON - OFF (Arranque - Parada), Dos Etapas progresivas (Alto - Bajo Fuego) o en operación Modulante.
Tipo Monoblock
Monobloque
Duobloque
| Modelo 3 PR |
Capacidad térmica (Kcal/h) |
Capacidad térmica (BHP) |

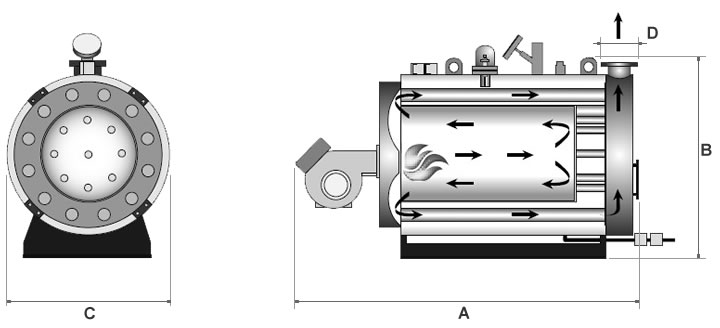

A Largo total (mm) |
B Alto total (mm) |
C Ancho total (mm) |
D Diámetro chimenea (mm) |
|---|---|---|---|---|---|---|
| 20 | 20000 | 2.4 | 1100 | 950 | 700 | 150 |
| 30 | 30000 | 3.6 | 1250 | 1000 | 750 | 150 |
| 40 | 40000 | 4.7 | 1400 | 1000 | 750 | 150 |
| 50 | 50000 | 6 | 1500 | 1000 | 750 | 150 |
| 60 | 60000 | 7.1 | 1550 | 1050 | 800 | 150 |
| 70 | 70000 | 8.3 | 1550 | 1100 | 850 | 150 |
| 80 | 80000 | 9.5 | 1550 | 1100 | 850 | 150 |
| 90 | 90000 | 11 | 1700 | 1100 | 850 | 200 |
| 100 | 100000 | 12 | 1750 | 1200 | 950 | 200 |
| 120 | 120000 | 14 | 1850 | 1300 | 1050 | 200 |
| 150 | 150000 | 18 | 2150 | 1300 | 1050 | 250 |
| 170 | 170000 | 20 | 2250 | 1300 | 1050 | 250 |
| 200 | 200000 | 24 | 2500 | 1350 | 1100 | 250 |
| 250 | 250000 | 30 | 2650 | 1350 | 1100 | 250 |
| 300 | 300000 | 35 | 2650 | 1400 | 1150 | 250 |
| 350 | 350000 | 41 | 2900 | 1450 | 1250 | 250 |
| 400 | 400000 | 47 | 3100 | 1550 | 1300 | 300 |
| 500 | 500000 | 59 | 3300 | 1700 | 1400 | 300 |
| 600 | 600000 | 71 | 3500 | 1750 | 1450 | 350 |
| 700 | 700000 | 83 | 3630 | 1800 | 1500 | 350 |
| 800 | 800000 | 95 | 3750 | 1850 | 1600 | 350 |
| 1000 | 1000000 | 118 | 3900 | 1900 | 1650 | 350 |
| 1250 | 1250000 | 148 | 4100 | 2000 | 1750 | 400 |
| 1500 | 1500000 | 178 | 4400 | 2100 | 1900 | 450 |
| 1750 | 1750000 | 207 | 4500 | 2350 | 2000 | 450 |
| 2000 | 2000000 | 237 | 4800 | 2450 | 2100 | 500 |
