Modelo:
E

Las calderas Modelo E son generadores de vapor con hogar de amplia superficie radiante y baja carga térmica, diseñadas para quemar combustibles sólidos, líquidos y gaseosos.

Caldera E

Características Principales

+ Para la combustión con leña y desperdicios se proveen tubos refrigerados por agua para evacuar las cenizas al cajón cenicero con registro de entrada de aire para permitir la más eficiente combustión.

+ Puede combinarse la quema de combustibles líquidos mediante quemador manual a vapor con flexibles ubicado en la puerta de carga del hogar.

+ Fondo seco con aislación refractaria.

+ Las bocas de inspección facilitan el acceso al interior del equipo simplificando su limpieza y mantenimiento.

Opcionalmente pueden incorporarse:

+ Un domo superior que incrementa el volumen de la cámara de vapor para absorber sin inconvenientes picos de consuma a máxima producción.

+ Tubo hervidor en el interior del hogar que favorece la circulación del agua disminuyendo el tiempo de puesta en régimen, obrando como un verdadero parallamas.

+ Construcción tipo paquete con todos sus accesorios incorporados. Lista para funcionar una vez acoplados los conductos de agua, vapor, combustible y conexión eléctrica.

+ Fondo HÚMEDO, cámara de retorno de gases de combustión completamente inundada.

+ Alimentador Mecánico Automático: Para utilizar BIOMASA aserrín, viruta, chips, pellets o pequeños trozos de madera, semillas, o desechos celulósicos de cualquier tipo pasándolo por un molino, lodos secados etc.

+ Quemador a vapor para funcionar quemando combustibles líquidos.

+ Quemador tipo Airfol, Monobloque o Duobloque. (s/modelo) para combustibles líquidos y/o gaseosos.

Modelo: Caldera E
Tipo: Humotubular de dos pasos
Combustibles: Sólidos, Líquidos y/o Gaseosos
Capacidad Térmica: Desde: 9 BHP (77.800 Kcal/h)
Hasta: 537 BHP (4.536.000 Kcal/h)
Construcción: Tipo paquete (equipos auxiliares incorporados)
Materiales de construcción: Según códigos europeos y americanos
Caldera E
Caldera E

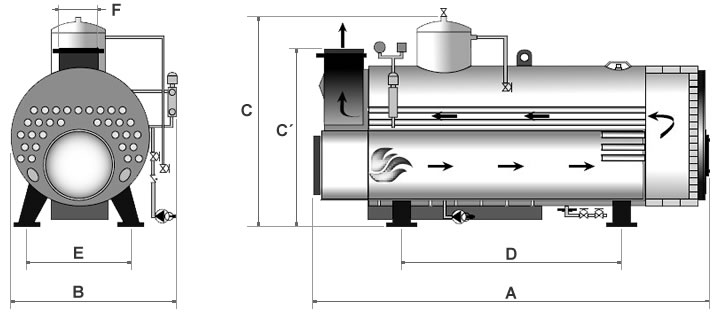

Modelo
E		 Producción vapor
(Kg/h)		 Capacidad térmica
(BHP)		 Capacidad térmica
(Kcal/h x 1000)		 A
Largo total
(mm)		 B
Ancho total
(mm)		 C
Alto total
c/domo
(mm)		 C'
Alto total
s/domo
(mm)		 D
Distancia
entre patas
(mm)		 E
Distancia
entre patas
(mm)		 F
Diámetro chimenea
(mm)
6 144 9 77.8 1900 1460 1600 1400 800 650 250
8 192 12 103.7 2100 1460 1600 1400 1000 650 250
10 240 15 129.6 2300 1620 1800 1600 1200 900 300
15 360 23 194.4 2700 1750 2000 1700 1490 1000 300
20 480 31 259.2 3100 1780 2050 1750 1730 1100 400
25 600 38 324 3200 1880 2150 1850 1830 1150 400
30 720 46 388.8 3700 1880 2150 1850 2230 1150 400
35 840 54 453.6 4050 1950 2250 1900 2380 1200 500
40 960 61 518.4 4250 1950 2250 1900 2610 1200 500
45 1080 69 583.2 4200 2090 2450 2050 2610 1250 500
50 1200 77 648 4400 2090 2450 2050 2610 1250 500
60 1440 92 778 4800 2230 2650 2200 2720 1400 600
70 1680 107 907.2 4650 2460 2400 2720 1600 650
80 1920 123 1037 5450 2550 2600 3000 1800 700
90 2160 138 1166 5500 2700 2700 3000 1800 750
100 2400 153 1296 5550 2850 2700 2950 1400 800
110 2640 169 1426 5600 2850 2800 3000 1400 850
120 2880 184 1555 5850 3100 2800 3000 1400 900
130 3120 200 1685 6200 3100 2800 3000 1400 900
140 3360 215 1814 6200 3150 2900 3100 1400 950
150 3600 230 1944 6700 3150 2900 3330 1400 950
170 4080 261 2203 6700 3150 2950 3530 1400 950
185 4440 284 2397 6700 3150 2950 3600 1500 950
200 4800 307 2592 6700 3200 3050 3630 1500 950
250 6000 384 3240 7200 3350 3400 3820 1500 1000
300 7200 460 3888 8200 3600 3600 4300 1500 1000
350 8400 537 4536 8800 3600 3650 4640 1700 1100
